Услуги

Обмерные работы любой сложности и объёмов

Что делаем: Обмеры выполняем лазерным сканированием: за один проход снимаем геометрию объекта целиком, со съёмкой панорамной камерой.
Результат: Обмерные чертежи.
Стоимость: от 50 000 ₽

Обследование зданий и сооружений

Что делаем: Визуальные и детальные обследования: осмотр, инструментальные измерения, вскрытия (при необходимости), определение характеристик материалов, поверочные расчёты. Например, при реконструкции и капитальном ремонте.
Результат: Техническое заключение с категорией состояния, дефектная ведомость, рекомендации.
Стоимость: от 100 000 ₽

Информационные модели и цифровые двойники

Что делаем: По результатам обмерных работ разрабатываем информационную модель в согласованном уровне детализации. Из той же съёмки собираем цифровой двойник объекта.
Результат: Модель и облако точек в проектной системе координат, чертежи из модели, ссылка на двойник. Пример →
Стоимость: от 100 000 ₽

Контроль за строительством

Что делаем: Оперативный поиск отклонений: снимаем этап и сопоставляем с проектом — кладка, проёмы, лифтовые шахты, плиты, фактические площади. Авторский надзор.
Результат: Карта расхождений, перечень участков с привязкой к осям и фотографиями, сопоставление среза облака с проектным планом. Пример →
Стоимость: от 50 000 ₽

Прочностные расчёты

Что делаем: Сложные прочностные расчёты зданий и сооружений в SCAD, ЛИРА, ANSYS. Расчётная схема строится по фактической геометрии из обмеров, а не по проектной.
Результат: Расчётная модель, пояснительная записка, выводы о несущей способности и рекомендации по усилению.
Стоимость: от 100 000 ₽

Пример: цифровая модель по обмерам

Открыть облако и модель

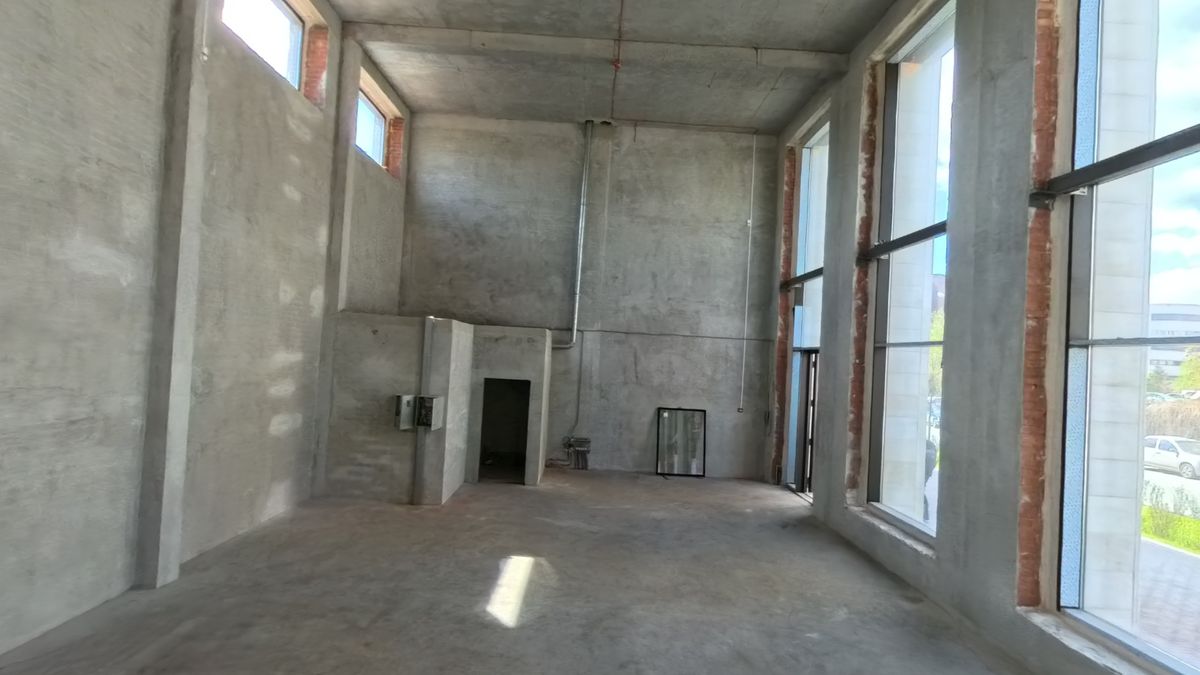

Помещение с витражным остеклением на объекте — Объект

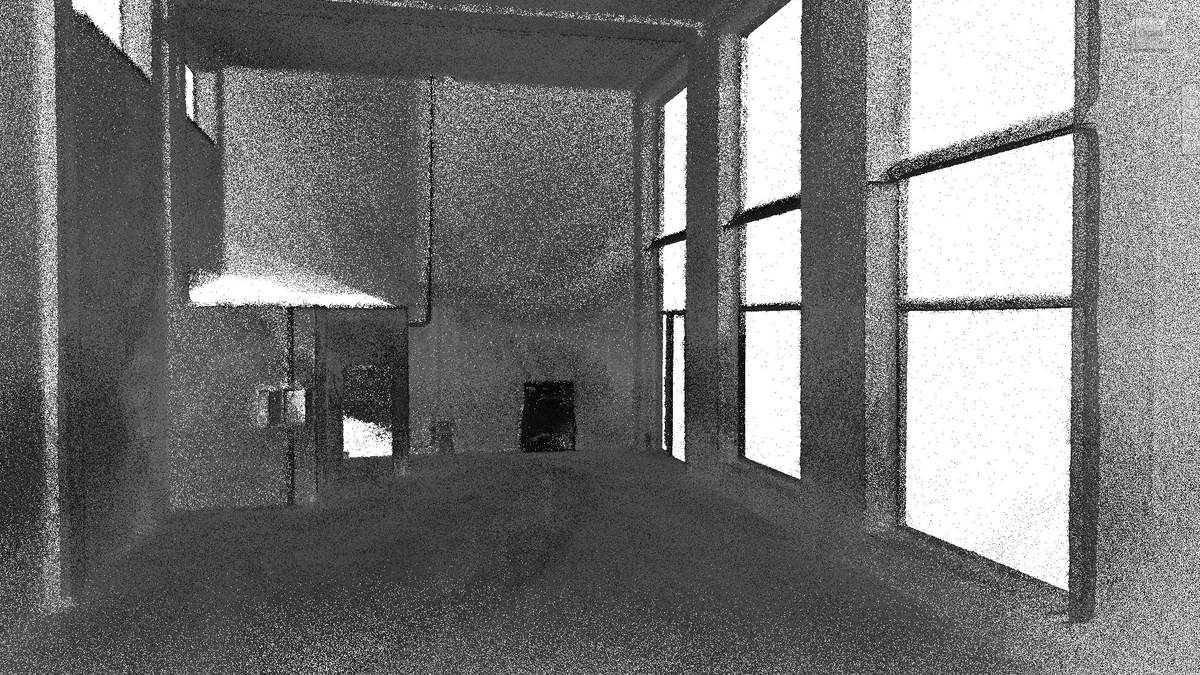

Облако точек того же помещения — Облако точек

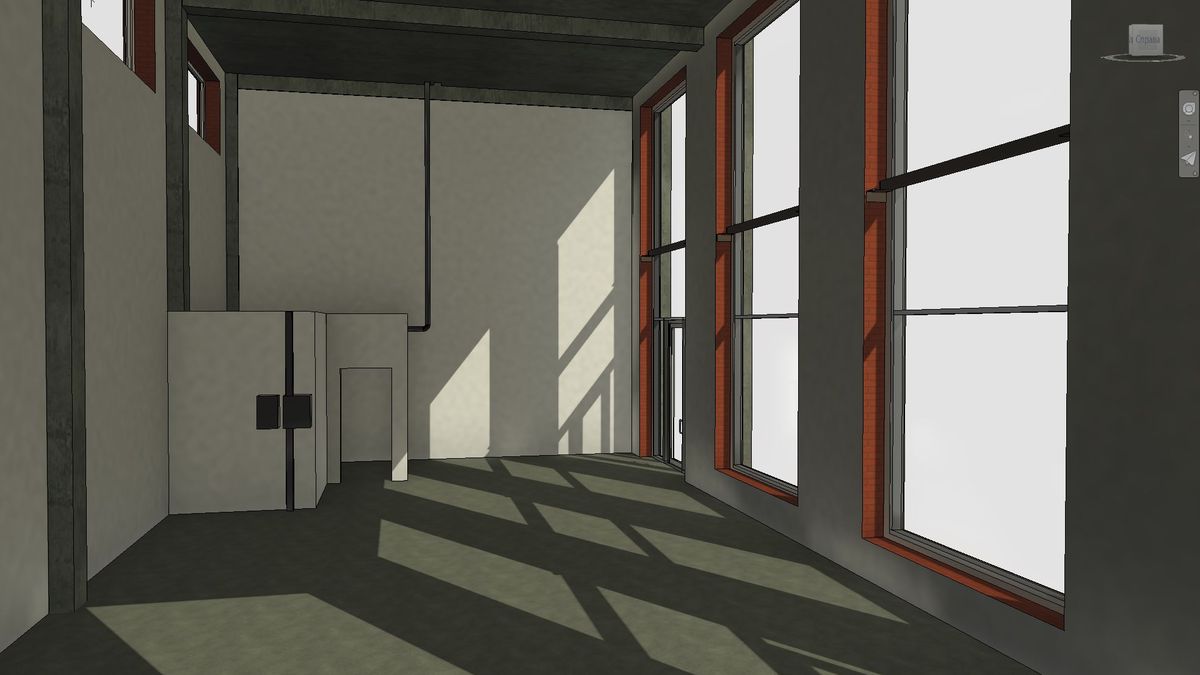

Модель того же помещения по облаку точек — Модель

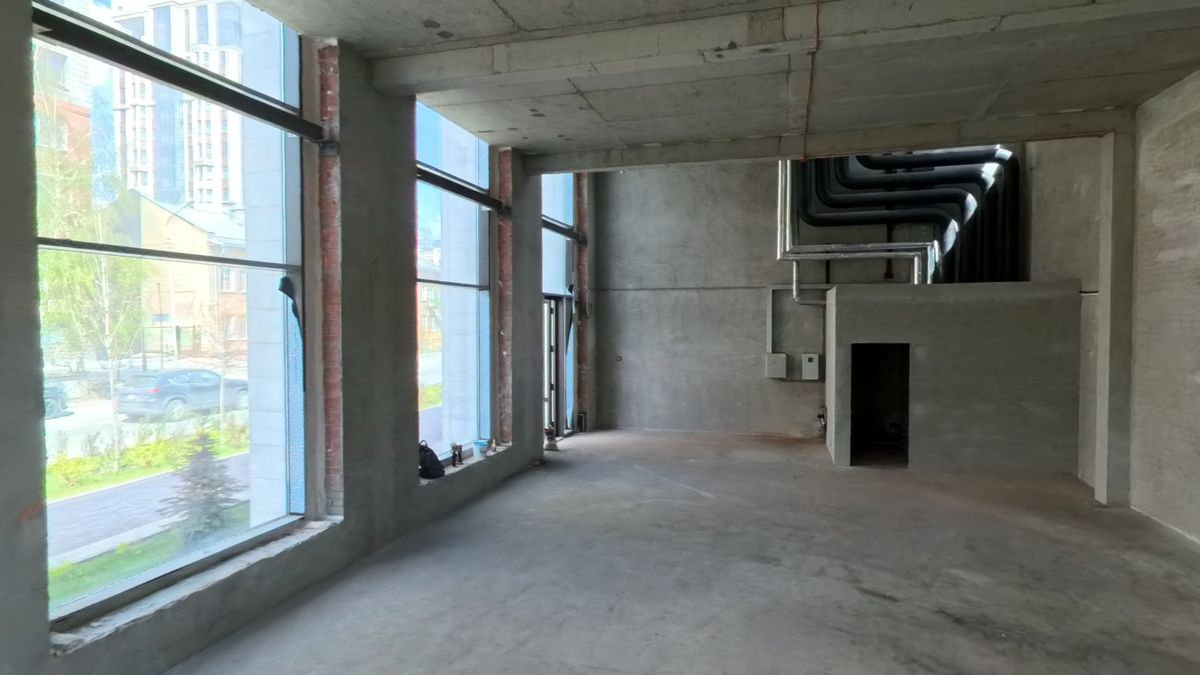

Помещение с воздуховодами на объекте — Объект

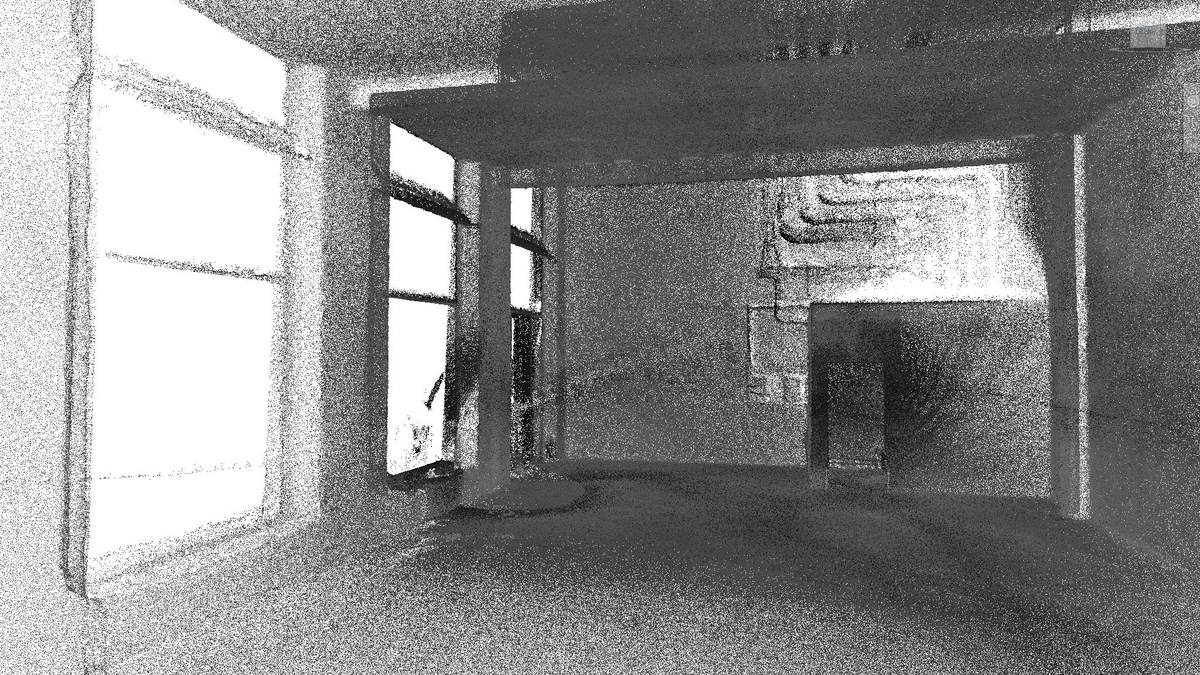

Облако точек помещения с воздуховодами — Облако точек

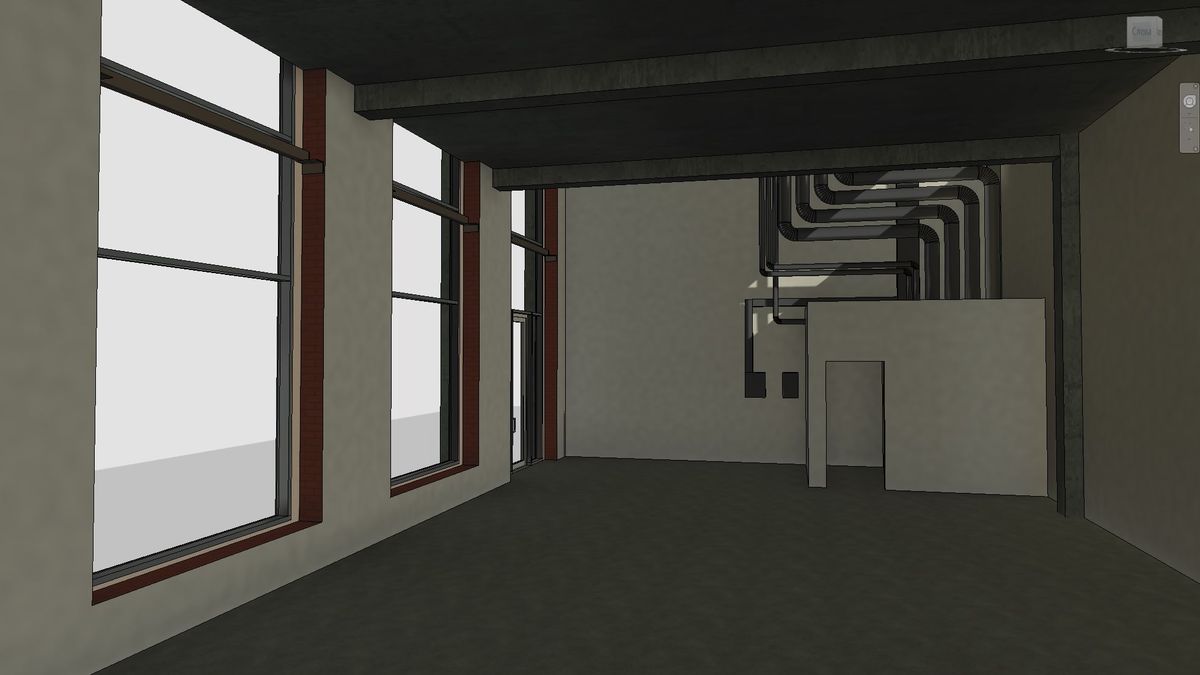

Модель помещения с воздуховодами — Модель

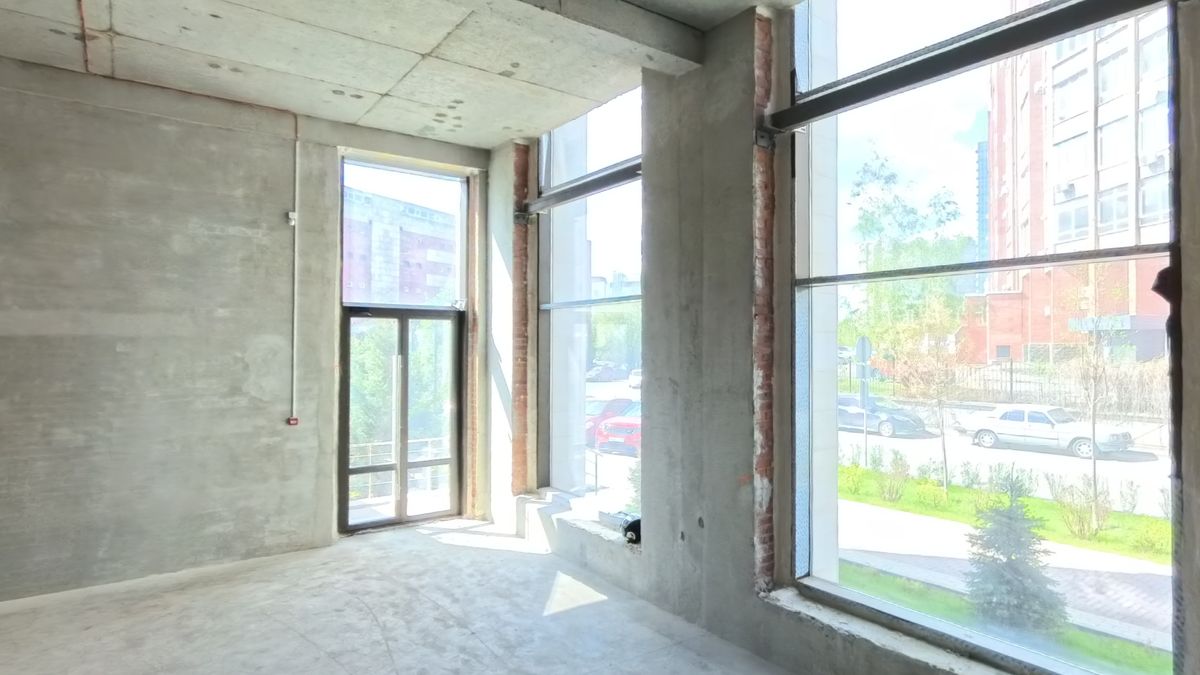

Угловое помещение с витражом на объекте — Объект

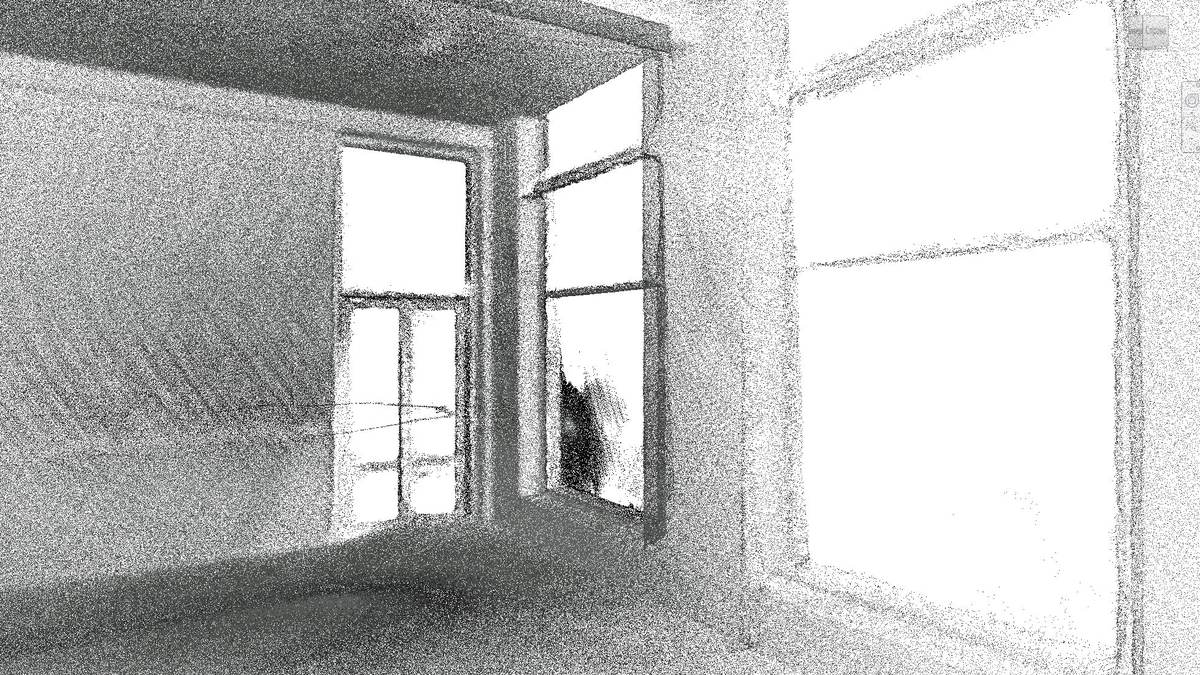

Облако точек углового помещения — Облако точек

Как из облака точек получается BIM-модель YouTube VK Видео

Контроль за строительством

кладка и перегородки
оконные и дверные проёмы
лифтовые шахты
фактические площади

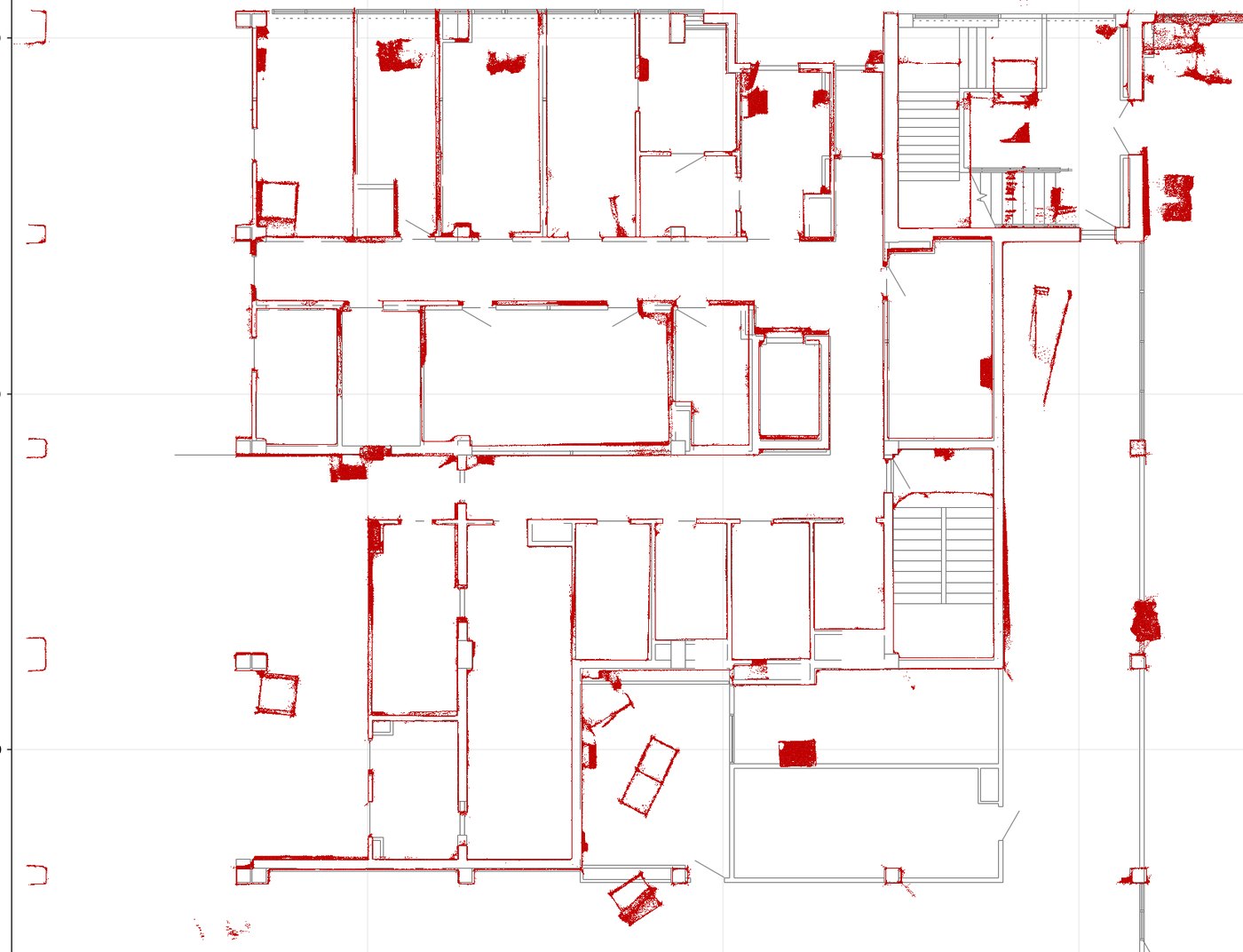

Срез облака точек, наложенный на кладочный план этажа — **Факт на проекте** Красным — горизонтальный срез съёмки, серым — кладочный план. Видно, где перегородки уже возведены и где смещены относительно проекта. Тот же материал уходит файлом AutoCAD: исходный план плюс отдельный слой со скана — выключается одним щелчком.

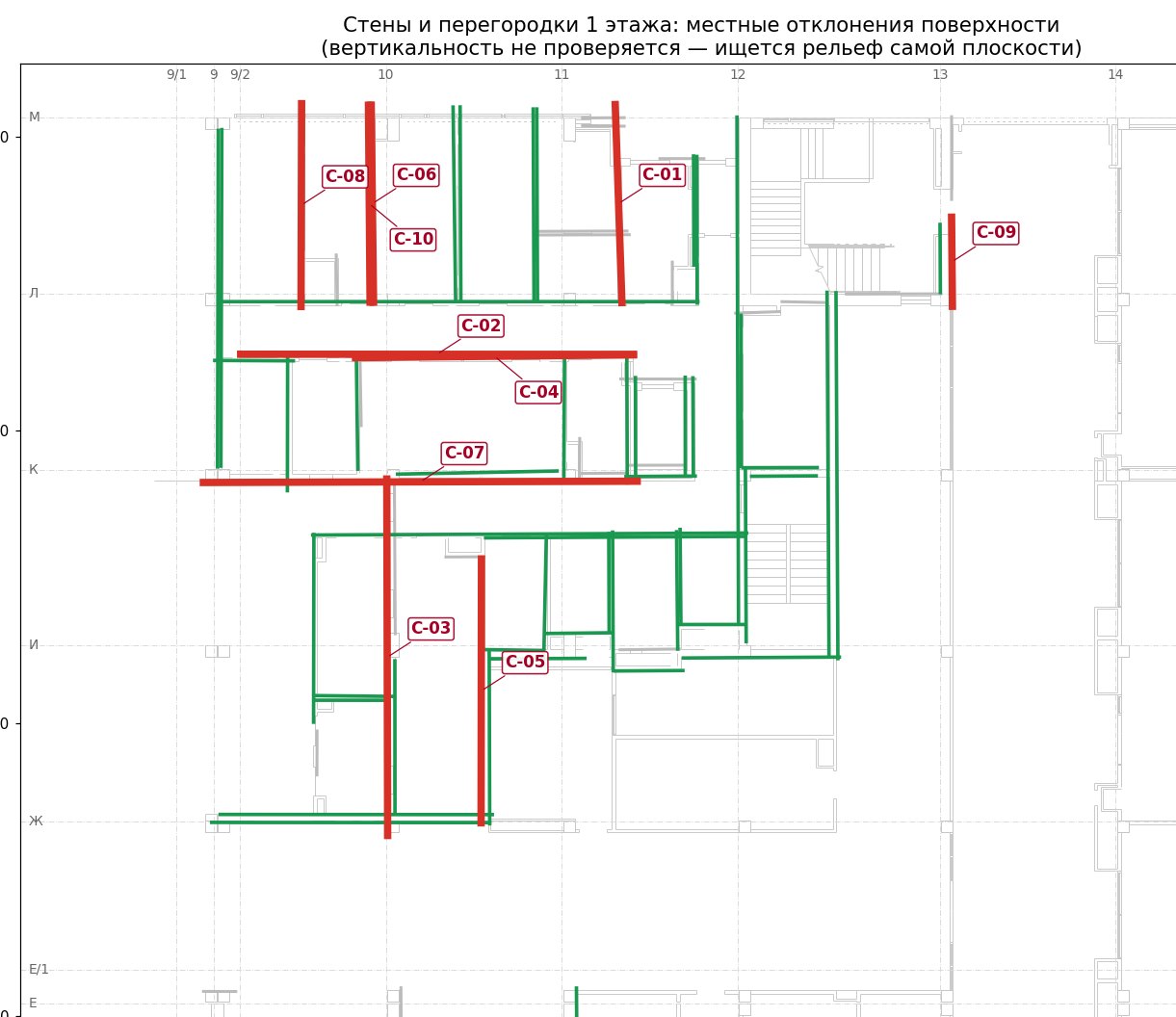

Схема этажа: стены с отклонениями более 20 мм отмечены красным — **Схема этажа** Красным — стены и перегородки с участками свыше 20 мм (марки С-01…С-10), зелёным — проверенные и ровные, серым — где данных недостаточно. Проверяется не вертикальность стены, а ровность поверхности — то же, что показывает двухметровая рейка.

Карта изополей прогиба нижней поверхности плиты перекрытия — **Изополя прогиба плиты** Карта провиса низа плиты относительно опорной плоскости, изолинии через 10 мм. Просадка плавная — это прогиб самой плиты, а не подвесные конструкции.

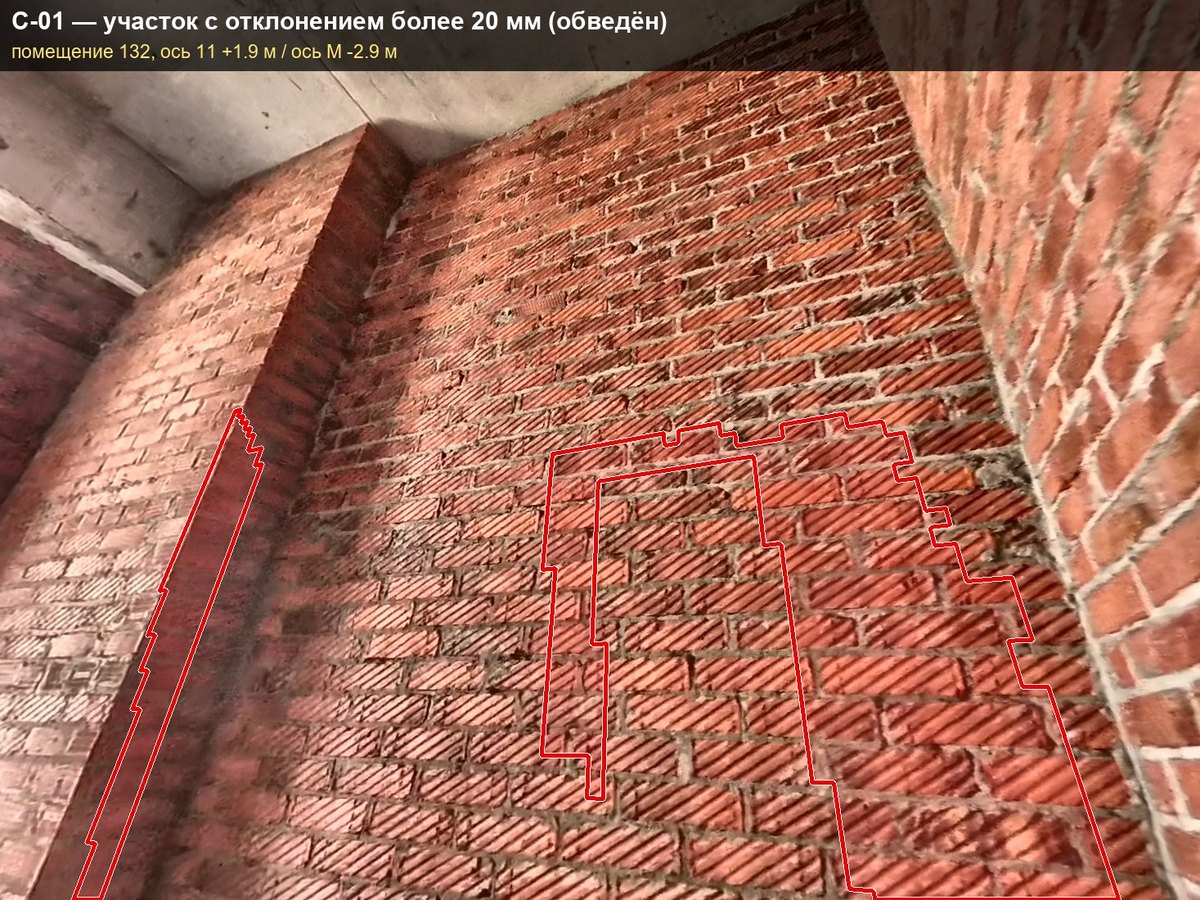

Фотография стены с обведённым участком отклонения — **Место на фотографии** По каждому участку — помещение, положение в осях, длина стены, площадь участка, характер (выступ, впадина, уступ плоскости), фрагмент плана и фото с обводкой. Не «где-то в помещении 132», а конкретный кусок кладки.

Как быстро найти отклонения от проекта YouTube VK Видео

Цифровой двойник на стройке YouTube VK Видео

Разработки (R&D)

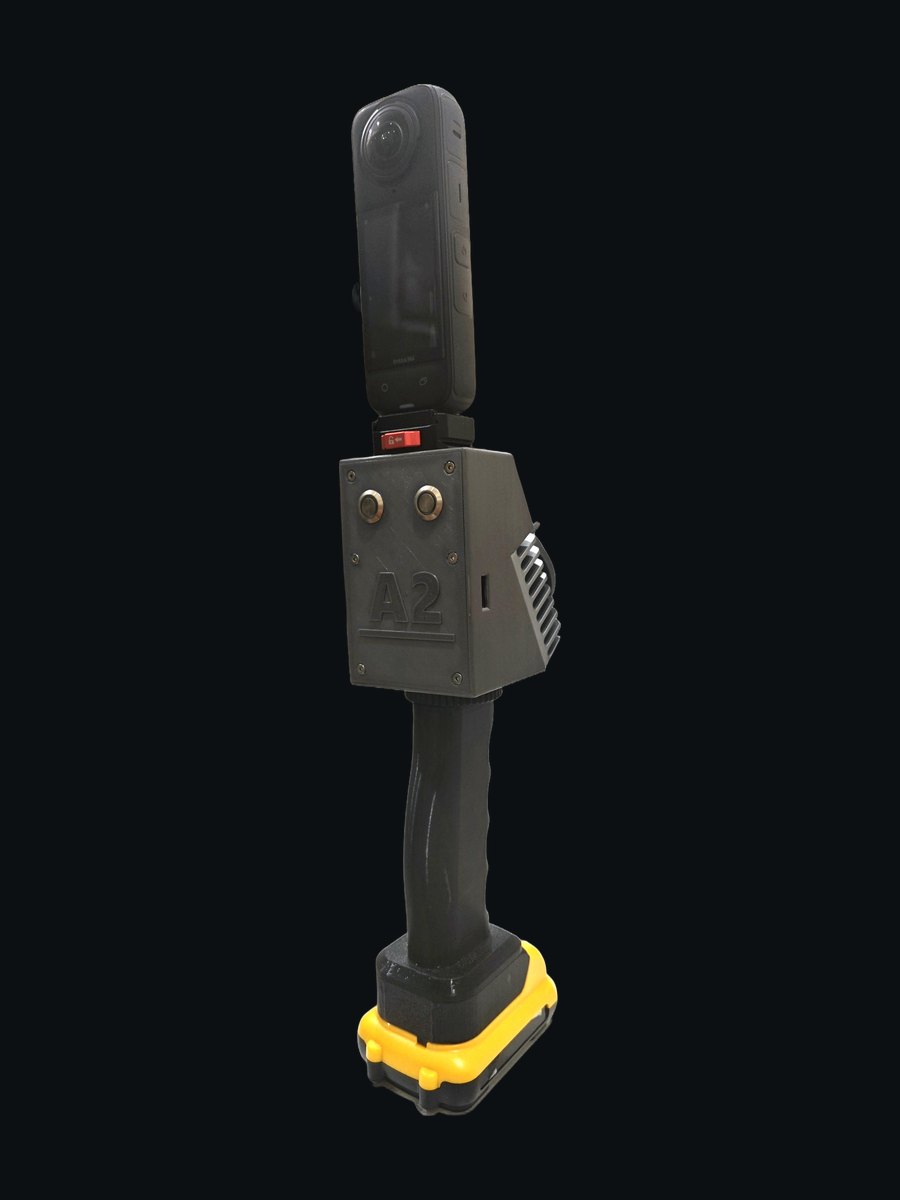

Мобильный SLAM-сканер A2, вид со стороны корпуса

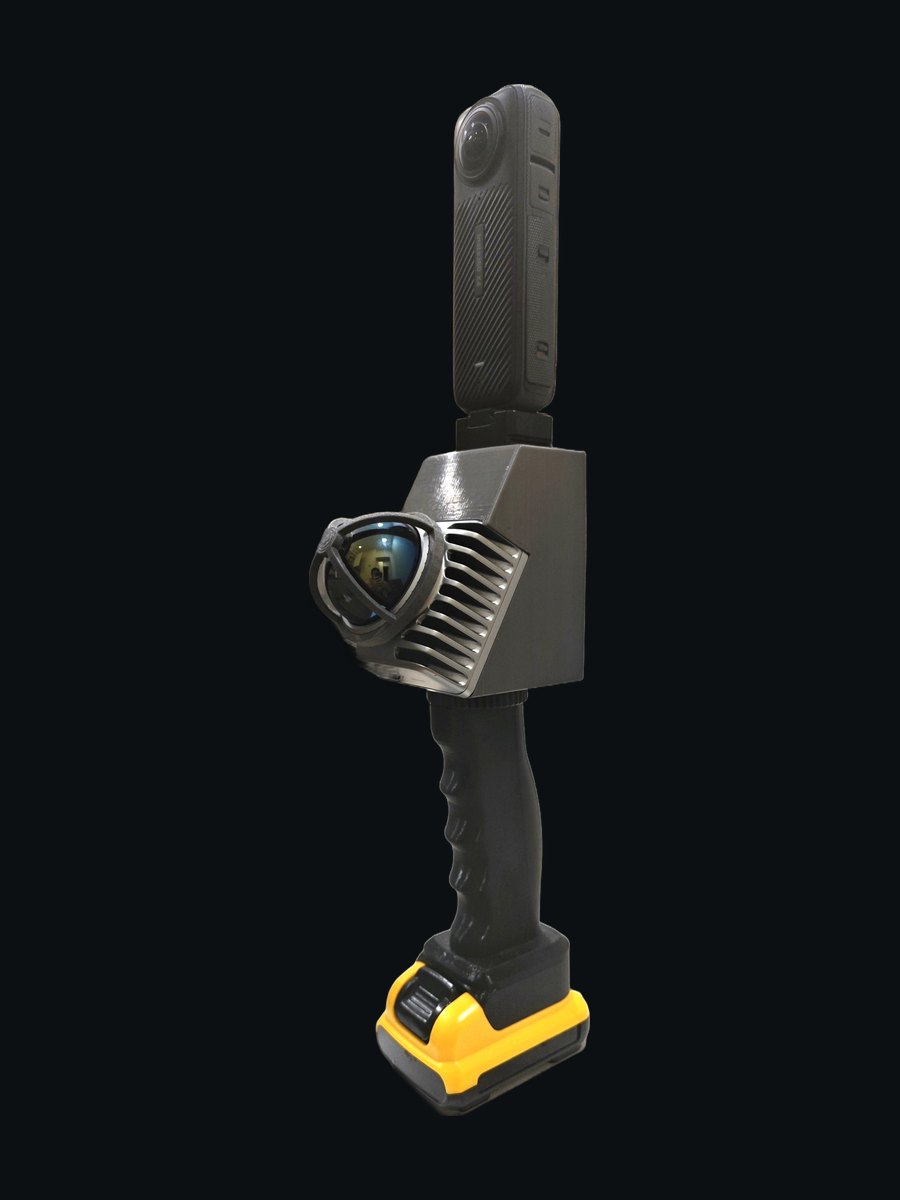

Мобильный SLAM-сканер A2, вид со стороны лидара

Оборудование

SLAM-сканер собственной разработки

Вес 750 г, эргономичная рукоять, быстросъёмные аккумуляторы.

Разработали собственный мобильный лазерный сканер под специфику наших обмерных и обследовательских работ: готовые китайские решения не в полной мере отвечали требованиям к функциональности и работе с результатами съёмки.

Интегрировали панорамную камеру — геометрия и фотофиксация записываются одновременно, за один проход по объекту. В результате получаем облако точек и связанный с ним панорамный тур для измерений и просмотра деталей.

Сервис

Цифровые двойники

Свой сервис публикации: результат съёмки уходит заказчику одной ссылкой, а не архивом на несколько гигабайт. Внутри — панорамы из точек прохода, мини-карта с маршрутом, цветное облако точек, измерения и комментарии прямо на объекте.

Лица людей на панорамах размываются автоматически при публикации. Ссылка открывается в браузере, устанавливать ничего не нужно.

Сервис двойников в работе YouTube VK Видео

Программное обеспечение

Свои программы для камеральной обработки

Обработку съёмки автоматизируем собственными программами: сведение сканов, чистка облака, построение срезов и карт отклонений, подготовка материалов отчёта. Пишем под свои задачи — под то, что в готовых пакетах приходится делать руками.

Берём разработку и под заказ: программы, связанные со строительством, проектированием и контролем строительства. А также разработку и сборку лазерного сканера под конкретную задачу.
